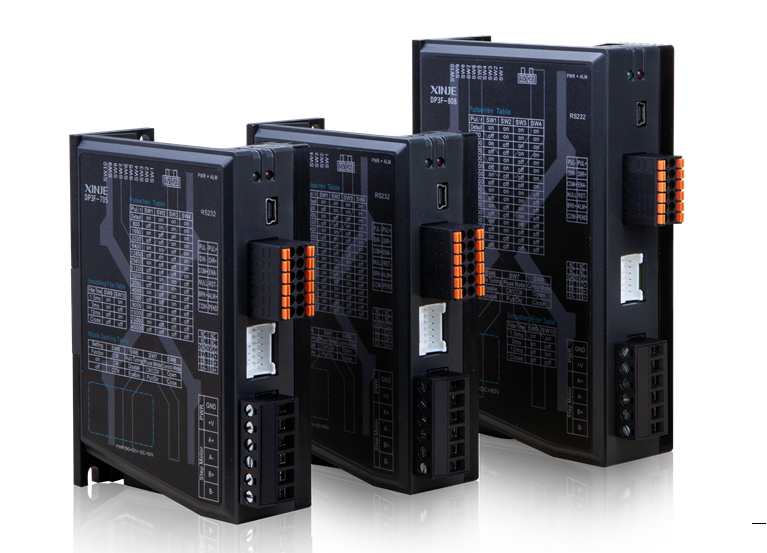

采用编码器作为位置反馈，可对位置偏差进行实时补偿，从根本上解决传统步进电机丢步的问题；
可根据负载和速度实时调整电流大小，运行更平稳，电机发热更低；
相对于开环步进，明显提升电机的高速性能；
脉冲和方向输入电平支持5V和24V，滑拨开关选择；
4位拨码，可设定16档细分，满足大部分客户的需求；
可拨码改变电机旋转方向；
有上电自整定功能，拨码可选；
支持单双脉冲模式，拨码可选；
指令平滑时间拨码可选，方便调试，提高电机运行时的平稳性；
两路数字输入信号：使能信号输入和报警清除信号输入；
三路数字输出信号：报警信号输出，到位/Z信号输出，抱闸信号输出；
具有过流、过压、堵转检测、失步补偿等保护功能。
产品规格
驱动器型号 | DP3F-305 | DP3F-705 | DP3F-808 | DP3F-808A |
输入电源电压 | 20~50 VDC | 20~50 VDC | 20~80 VDC | 20~80 VAC |
输出电流峰值（A） | 1~3 | 1~7 | 1~8.4 | 1~8.4 |
匹配电机（机座） | 42 | 57/86 | 86 | 86 |
步进脉冲频率（KHz） | 24V信号200K，5V差分信号500K |
控制信号输入电压（VDC） | 5/24（滑拨开关设定） |
使用 环境 | 使用场合 | 尽量避免粉尘，油雾及腐蚀性气体 |
环境温度 | 0℃～50℃ |
最高工作温度 | 60℃ |
湿度 | 40%～90％ RH（不能结露或有水珠） |
振动 | 5.9m/s2 Max |
保存温度 | －20℃～65℃ |
DP3L开环步进驱动器
产品说明
外观优化，节省安装空间
全新的控制算法，驱动器性能显著提升，中高速转矩比原有产品提高10%-50%
电机运行更平滑，振动程度降低，可使电机温升降低10%左右
内置微细分技术，可使运行更平稳，降低振动
自动半流功能，有效减少电机和驱动的发热
有过流，过压，短路等保护功能
外置报警输出，最大输出电流50mA，耐压24Vdc
产品规格
项目 | DP3L-224 | DP3L-425 | DP3L-565 | DP3L-808 |
输入电源电压（VDC） | 20-40 | 20-50 | 20-50 | 20-80 |
输出电流峰值（A） | 0.5-2.2 | 1-4.2 | 1.8-5.6 | 2.7-8.4 |
匹配电机（机座） | 42 | 57 | 57/86 | 86 |
外形尺寸（mm） | 92*62*28 | 110*77*31 | 110*77*31 | 135*86*35 |
步进脉冲频率（KHz） | 200 |
控制信号输入电压（VDC） | 24 |
环境温度 | 0℃～50℃ |
最高工作温度 | 60℃ |
湿度 | 40%～90％ RH（不能结露或有水珠） |
振动 | 5.9m/s2 Max |
保存温度 | －20℃～65℃ |
项目 | DP3L-808A | DP3L-11022A | DP3L-11022A3 |
输入电源电压（VAC） | 20-80 | 200-240 | 200-240 |
输出电流峰值（A） | 2.7-8.4 | 3.1-11.3 | 3.1-11.3 |
匹配电机（机座） | 86 | 110/130 | 86/110/130 |
外形尺寸（mm） | 131*112.2*35 | 199.5*137*79 | 199.5*137*79 |
步进脉冲频率（KHz） | 200 |
控制信号输入电压（VDC） | 5/24V拨码开关 |
环境温度 | 0℃～50℃ |
最高工作温度 | 60℃ |
湿度 | 40%～90％ RH（不能结露或有水珠） |
振动 | 5.9m/s2 Max |
保存温度 | －20℃～65℃ |
产品说明
支持COE（CANopen over EtherCAT）协议，符合CiA402标准，支持32轴，支持具备标准EtherCAT协议的主站，主站与从站的通讯周期可达32轴1ms。
网线连接替代了传统的脉冲方向信号线，同时配备了动力线和编码器线，接线简单。可大幅减少线缆成本，人工成本和维护成本。
依托于EtherCAT总线的低总线负载和点对点的物理层，可大幅抑制干扰和杂波的产生，显著改善系统的可靠性和抗干扰能力。
EtherCAT总线技术结合最新的控制算法，性能得到有很大程度的提升。
配置7路信号输入，7路信号输出，可进行探针输入，正负限位，原点输入，报警输出，到位输出，抱闸信号输出等等功能的配制，满足不同客户群体的需求。
采用编码器作为位置反馈，可对位置偏差进行实时补偿，从根本上解决传统步进电机丢步的问题；
可根据负载和速度实时调整电流大小，运行更平稳，电机发热更低。
产品规格
驱动器型号 | DP3C-305 | DP3C-705 | DP3C-808 |
输入电源电压（VDC） | 20-50 | 20-50 | 20-80 |
输出电流峰值（A） | 1-3 | 1-7 | 1-8 |
匹配电机（机座） | 42 | 57/60 | 86 |
输入信号 | 探针输入，原点输入，正负限位，急停，自定义输入 |
输出信号 | 报警输出，到位输出，抱闸信号输出，自定义输出 |
报警功能 | 过流，过压，超差，通讯异常等 |
调试软件 | 信捷步进驱动器配置工具软件 |
使用 环境 | 使用场合 | 尽量避免粉尘，油雾及腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘 |
环境温度 | 0℃～50℃ |
最高工作温度 | 60℃ |
湿度 | 40%～90％ RH（不能结露或有水珠） |
振动 | 5.9m/s2 Max |
保存温度 | －20℃～65℃ |
