选配原则
请参考矩频特性曲线选型。

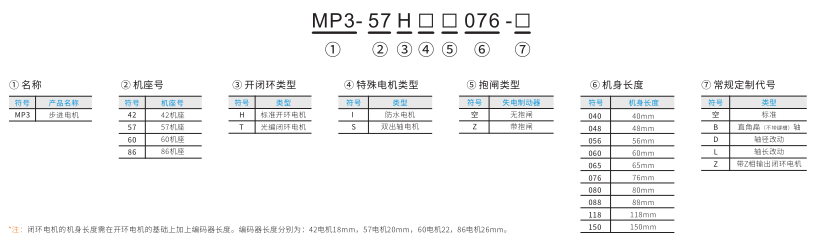

命名规则
选型表
闭环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 |
标准系列 | 抱闸系列 |
MP3-42T048 | - | 42 | 1.8 | 0.5 | 1.68 | 平扁 | 5 | DP3F/C-305 |
MP3-42T060 | - | 1.8 | 0.8 | 1.7 | 平扁 | 5 |
MP3-57T056 | MP3-57TZ056 | 57 | 1.8 | 1.3 | 4 | 平扁 | 8 | DP3F/C-705 |
MP3-57T076 | MP3-57TZ076 | 1.8 | 2.3 | 5 | 平扁 | 8 |
MP3-57T088 | MP3-57TZ088 | 1.8 | 3 | 5 | 平扁 | 8 |
MP3-57T110 | - | 1.8 | 3 | 4 | 平扁 | 8 |
MP3-60T088 | - | 60 | 1.8 | 3 | 5 | 平扁 | 8 |
MP3-86T080 | MP3-86TZ080 | 86 | 1.8 | 4.5 | 4 | 平键5*25 | 14 | DP3F/C-808 DP3F-808A
|
MP3-86T080-D12.7 | - | 1.8 | 4.5 | 4 | 平键5*25 | 12.7 |
MP3-86T098 | MP3-86TZ098 | 1.8 | 8 | 6 | 平键5*25 | 14 |
MP3-86T118 | MP3-86TZ118 | 1.8 | 8.5 | 6 | 平键5*25 | 14 |
MP3-86T118-D12.7 | - | 1.8 | 8.5 | 6 | 平键5*25 | 12.7 |
MP3-86T150 | MP3-86TZ150 | 1.8 | 12 | 6 | 平键5*25 | 14 |
注：上图标注抱闸电机为重点推荐型号，公司常备库存。
选型表
三相开环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 |
标准系列 | 抱闸系列 |
MP3-110H3153 | - | 110 | 1.2 | 12 | 6 | 平键6*30 | 19 | DP3L-11022A3 |
MP3-110H3186 | - | 1.2 | 16 | 6.4 | 平键6*30 | 19 |
MP3-110H3221 | - | 1.2 | 20 | 6.9 | 平键6*30 | 19 |
MP3-130H3223 | - | 130 | 1.2 | 28 | 6.9 | 平键8*36 | 24 |
MP3-130H3255 | - | 1.2 | 35 | 6.9 | 平键8*36 | 24 |
MP3-130H3319 | - | 1.2 | 50 | 6.9 | 平键8*36 | 24 |
选配原则
请参考矩频特性曲线选型。

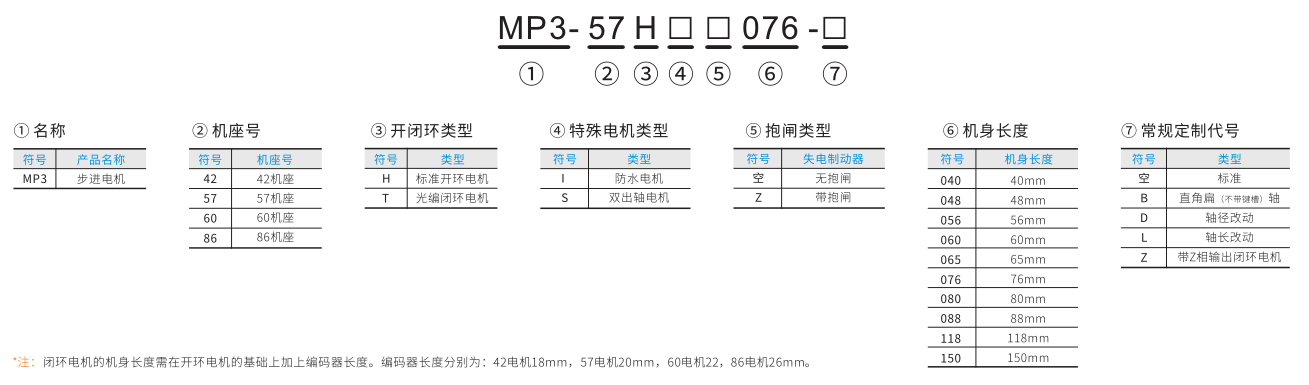

命名规则
选型表
开环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 |
标准系列 | 抱闸系列 |
MP3-42H040 | - | 42 | 1.8 | 0.46 | 1.7 | 平扁 | 5 | DP3CL-305 DP3L-224 |
MP3-42H048 | - | 1.8 | 0.5 | 1.68 | 平扁 | 5 |
MP3-42H060 | - | 1.8 | 0.8 | 1.7 | 平扁 | 5 |
MP3-57H044 | - | 57 | 1.8 | 0.6 | 3 | 平扁 | 8 | DP3CL-705 DP3L-425/565 |
MP3-57H056 | MP3-57HZ056 | 1.8 | 1.3 | 4 | 平扁 | 8 |
MP3-57H056-D6.35 | - | 1.8 | 1.2 | 4 | 平扁 | 6.35 |
MP3-57H076 | MP3-57HZ076 | 1.8 | 2.3 | 5 | 平扁 | 8 |
MP3-57H088 | MP3-57HZ088 | 1.8 | 3 | 5 | 平扁 | 8 |
MP3-57H110 | - | 1.8 | 3 | 4 | 平扁 | 8 |
MP3-60H088 | MP3-60HZ088 | 60 | 1.8 | 3 | 5 | 平扁 | 8 |
MP3-86H065 | MP3-86HZ065 | 86 | 1.8 | 3.5 | 4 | 平键5*25 | 14 | DP3CL-808 DP3L-808/808A
|
MP3-86H065-D12.7 | - | 1.8 | 3.5 | 4 | 平键5*25 | 12.7 |
MP3-86H080 | MP3-86HZ080 | 1.8 | 4.5 | 4 | 平键5*25 | 14 |
MP3-86H080-D12.7 | - | 1.8 | 4.5 | 4 | 平键5*25 | 12.7 |
MP3-86H098 | MP3-86HZ098 | 1.8 | 8 | 5 | 平键5*25 | 14 |
MP3-86H098-D12.7 | - | 1.8 | 8 | 5 | 平键5*25 | 12.7 |
MP3-86H118 | MP3-86HZ118 | 1.8 | 8.5 | 6 | 平键5*25 | 14 |
MP3-86H118-D12.7 | - | 1.8 | 8.5 | 6 | 平键5*25 | 12.7 |
MP3-86H150 | MP3-86HZ150 | 1.8 | 12 | 6 | 平键5*25 | 14 |
MP3-110H150 | - | 110 | 1.8 | 20 | 6.5 | 平键6*35 | 19 | DP3L-11022A |
MP3-110H201 | - | 1.8 | 28 | 6.5 | 平键6*35 | 19 |
